功能特性

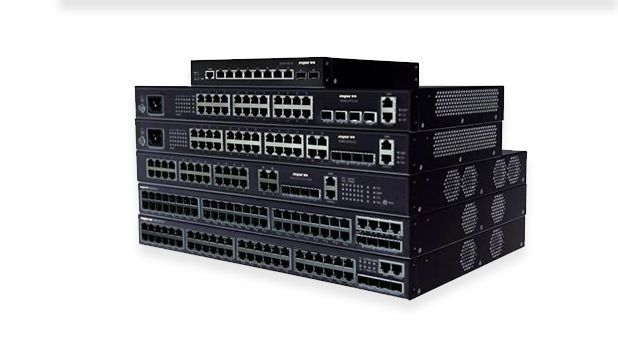

Inspur S5000 系列交換機具有以下特性：

　8、24 或 48 個支持線速轉發的千兆以太網端口

2個SFP、2/4 個SFP（Combo）或4個SFP+上行鏈路

增強型以太網供電 (PoE+) 支持可提供高達 370W 的供電功率

永久 PoE 可為連接的設備不間斷供電，即使交換機正在啟動也可以供電

　支持三層路由協議，具有強大的多業務支撐能力

　具備完善的安全控制策略

　靈活的以太網組網能力

直觀的 Web 用戶界面易于部署和管理

無風扇設計，體積小巧，延長平均無故障時間（MTBF）

智能化增強型以太網供電（僅POE型號）

Inspur S5560系列交換機支持智能化增強型以太網供電：

支持IEEE 802.3af、IEEE 802.3at標準供電，端口最高提供30W供電功率，可降低部署的總擁有成本。

支持PoE智能電源管理功能，包括使能禁止接口供電、接口輸出功率配置、設備電源優先級配置、功率過載保護、過溫保護等。

支持POE智能供電功能，包括定時供電、定期重啟PD、監控PD連接性狀態并在失聯時重啟。

支持永久 PoE，可在交換機重新加載期間維持 PoE 供電。這對醫療設備等重要終端以及 PoE 供電的照明系統等物聯網終端十分重要，可確保不會在交換機重新啟動期間造成中斷。

豐富的安全特性

　Inspur S5560系列交換機提供了一系列安全功能，可限制對網絡的訪問并降低威脅，包括：

支持ACL、Dot1X、Radius、TACACS+多種訪問控制技術和用戶認證安全技術，能靈活適應網絡環境的多認證需求。

支持豐富的ARP防御功能，例如動態ARP檢測，實現用戶合法性檢查功能和ARP報文有效性檢查功能，通過ARP限速避免大量ARP報文對CPU進行沖擊等。

通過建立和維護DHCP Snooping 綁定表，對不符合綁定表項的非法報文直接丟棄。利用DHCP Snooping 的信任端口特性，保證DHCP服務器的合法性。

簡便的運維管理

支持SNMP v1/v2c/v3，支持浪潮網管軟件，支持CLI命令行、WEB網管、Telnet，支持帶內帶外管理，管理方式多樣可輕松維護，并且支持SSH2.0等加密方式，使得管理更加安全。支持RMON和端口流量統計，便于網絡優化和改造。

支持自動從DHCP Server進行配置下載和軟件升級，降低運維成本。

支持部分型號電源口前置，實現整臺設備單面維護，簡化運維，且機柜的擺放更加靈活，可以靈活選擇機柜靠墻放置或者機柜背靠背放置，節省機柜空間。

具有完善的IPV6管理和認證功能，適用于IPV6網管環境的管理。

高可靠性設計

Inspur S5560系列交換機提供了大量冗余和恢復功能，具備高可靠性設計。

支持標準生成樹協議(STP)、IEEE 802.1s/w 快速生成樹協議 (RSTP) 和多生成樹協議 (MSTP)，還支持業界標準的ERPS環網解決方案，支持單環、相切環、相交環等多種組網方式，可提供50ms的快速業務倒換，實現電信級可靠性。

支持環路檢測功能，自動發現和消除環路，保證網絡穩定運行。

支持手工和靜態LACP鏈路聚合功能，實現了上行鏈路的備份，極大地提升了接入側設備的可靠性，提高了鏈路級可靠性。

技術規格

產品型號	S5100-8TS-AC	S5560-24TS-AC	S5560-48TS-AC	S5560-24TQ-AC	S5560-8TS-AC-PWR	S5560-24TS-AC-PWR
端口形態	8個10/100/1000Base-T 電口，2個1GE SFP口	24個10/100/1000Base-T 電口，4個1GE Combo口	48個10/100/1000Base-T 電口，4個1GE Combo口	24個10/100/1000Base-T電口，4 個1/10GE SFP+光口	8個10/100/1000Base-T電口，2個1GE Combo口	24個10/100/1000Base-T 電口，4個1GE Combo口
管理端口*	1個RJ45 Console口，1個SNMP帶外管理口
MAC地址表	支持16K MAC地址容量 支持MAC地址自動學習和老化，支持靜態MAC 支持靜態、動態、黑洞MAC表項 支持基于端口和VLAN的MAC地址學習個數限制 支持MAC地址漂移管理
VLAN特性	支持4K個VLAN 支持基于MAC/協議/IP子網//端口的VLAN 支持基本QinQ，靈活QinQ 支持VLAN Mapping功能 支持Private VLAN 支持Voice VLAN 支持GVRP協議
Jumbo Frame	支持
環網保護	支持ERPS以太環保護協議（G.8032） 支持STP/RSTP/MSTP，支持MRSTP（多實例RSTP） 支持BPDU保護、根保護 支持環路檢測保護
可靠性	支持手動聚合，靜態LACP，MC-LAG 支持端口備份 支持ELPS以太線性保護（G.8031) 支持以太網OAM 802.3ah
IP路由*	IPV4和IPV6靜態路由
IPV6特性	支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet、IPV6 ftp/tftp/sftp 支持IPv6 SNMP 支持IPV6 Radius、IPV6 TACACS+ IPV6 NTP和SNTP 支持IPV6 ACL IPv6版本的IP Source Guard 支持ND
組播	支持IGMP v1/v2/v3 Snooping和快速離開機制 支持基于端口和基于用戶的立即離開 支持靜態組播組 支持IGMP MVR MLD Snooping v1/v2 支持IGMP Filter 支持IGMP Proxy
DHCP	支持DHCP Client，DHCPV6 Client 支持DHCP Snooping 支持DHCP Relay 支持DHCP Server，支持option43 支持DHCP Snooping option61、82/DHCP Relay option82
鏡像	支持流鏡像 支持本地和遠程端口鏡像
QoS/ACL	支持對端口入方向、出方向進行速率限制 每端口支持8個隊列 支持SP、WRR、DRR、SP+WRR、SP+DRR等隊列調度模式 支持報文重定向 支持報文的802.1p和DSCP優先級重新標記 支持對匹配ACL的流量進行重標記 支持基于端口的流量監管，支持雙速三色CAR功能 支持L2（Layer 2）~L4（Layer 4）包過濾功能，提供基于源MAC地址、目的MAC地址、 源IP地址、目的IP地址、TCP/UDP協議源/目的端口號、協議、VLAN的ACL包過濾功能 支持基于時間的ACL過濾功能 支持分層限速（Hierarchy-CAR）
安全特性	支持用戶分級管理和口令保護 支持基于端口和MAC的801.X認證 支持CPU保護和ARP防攻擊功能 支持IP、MAC、端口、VLAN的組合綁定 支持黑洞MAC地址 支持MAC地址學習數目限制 支持AAA認證，支持Radius、TACACS+ 支持端口隔離 支持安全MAC 支持SSH V2.0 支持SFTP 支持HTTPS 可支持DHCP Snooping，防止欺騙的DHCP服務器 支持動態ARP?檢測，防止中間人攻擊和ARP拒絕服務 支持ARP防欺騙 支持BPDU guard，Root guard
管理和維護	支持Console口和帶外口管理 支持SNMPv1/v2c/v3，支持CLI命令行、WEB網管、TELENET、SSH2.0等多樣化管理方式 支持RMON（1、2、3、9） 支持LLDP/LLDP-MED 支持系統日志、分級告警 支持 Ping、Tracert 支持斷電告警Dying gasp功能 支持NTP和SNTP 支持虛擬電纜檢測(Virtual Cable Test) 支持端口環回 支持零配置自動從DHCP SERVER進行配置下載和軟件升級 加載與升級（TFTP自動加載，BootROM方式升級，FTP/TFTP方式升級） 支持端口環路檢測 支持光模塊數字診斷 支持故障轉移 支持DLDP單向鏈路檢測
POE（僅POE機型）	支持IEEE 802.3af、IEEE 802.3at標準供電，端口最高提供30W供電功率 支持對非標準PD提供強制供電模式 支持PoE電源管理功能，包括使能/禁止接口供電、接口輸出功率配置、供電優先級配置、功率過載保護、過溫保護等 支持POE定時供電、定期重啟PD、監控PD連接性狀態并在失聯時重啟; 支持永久 PoE功能，可為連接的設備不間斷供電，即使交換機正在啟動也可以供電；
防雷能力	S5100-8TS-AC業務端口防雷能力：10KV S5560-8TS-AC-PWR/ S5560-24TS-AC / S5560-24TQ-AC/ S5560-24TS-AC-PWR/ S5560-48TS-AC業務端口防雷能力：6KV
輸入電壓	AC：220V，額定電壓范圍：100~240V；50~60Hz
最大功耗	S5100-8TS-AC：12W S5560-8TS-AC-PWR：150W（POE：124W） S5560-24TS-AC / S5560-24TQ-AC: 25W S5560-24TS-AC-PWR：440W ( POE：370W） S5560-48TS-AC：38W
節能環保	支持802.3az以太網EEE節能* PWR型號及S5560-48TQ-AC根據溫度進行風扇智能調速，其它型號均為無風扇靜音設計
環境要求	工作溫度：0℃～50℃ S5100-8TS-AC相對濕度：0%～90%（無凝露） S5560-8TS-AC-PWR/ S5560-24TS-AC / S5560-24TQ-AC/ S5560-24TS-AC-PWR/ S5560-48TS-AC相對濕度：5%～95%（無凝露）
尺寸（高x寬x深）	2.7x17.1x9.8cm	4.36x44x22 cm	4.36x44x30 cm	4.36x44x22 cm	4.36x30x22 cm	4.36x44x22 cm

軟件規格

基本功能	支持802.1Q 支持LLDP 支持基于端口和VLAN的MAC地址學習限制，支持源MAC地址過濾，支持靜態MAC、動態MAC 支持端口鏡像和流鏡像功能 支持端口聚合、端口隔離、端口鏡像 支持Rapid PVST+/802.1s(MSTP)，端口單通檢測、Root Protection、Loop Protection、PortFast/BPDU Guard等特性 支持802.3ad（動態鏈路聚合）、靜態端口聚合 跨設備鏈路聚合（VPC） 所有物理端口均支持路由模式（管理口除外），支持獨立配置IP地址 支持通過單播/組播方式實現Layer 3擴展Layer 2區域，實現多中心之間2層網絡連接 支持Jumbo Frame巨幀轉發 接口類型支持物理接口、Port channels、子接口和VLAN接口
IPv4	支持靜態路由、RIP、OSPF、OSPFv2、IS-IS、BGP/BGP4等 支持VRRP、VRRP負載分擔模式 支持等價路由 支持策略路由，方式包括：基于源地址、目的地址、源端口、目的端口等。 支持GRE、IPv4 in IPv4等隧道功能
IPv6	支持IPv4和IPv6雙協議棧 支持IPv6靜態路由、RIPng、OSPFv3、IS-ISv6、BGP4+， 支持VRRPv3、VRRPv3負載分擔模式 支持ND、PMTUD 支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6 支持IPv4向IPv6的過渡技術，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道 支持等價路由，支持策略路由，支持路由策略
組播	支持PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由協議 支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping、IGMP Proxy 支持PIM6-SM、PIM6-SSM 支持MLD V1/V2、MLD V1/V2 Snooping 支持組播策略和組播QoS
MPLS VPN	支持P/PE功能 支持三種跨域MPLS VPN方式（Option1/Option2/Option3） 支持分層PE 支持多角色主機 支持VLL，實現點到點的二層MPLS VPN功能, 支持VPLS/H-VPLS，實現點到多點的二層MPLS VPN功能
ACL	支持標準和擴展ACL 支持Ingress/Egress ACL 支持VLAN ACL、支持全局 ACL 可配置針對MAC地址和IP地址過濾的ACL，支持二層和三層端口ACL、VLAN ACL、路由端口ACL的配置模式
QoS	支持IPv4和IPv6的DiffServ功能，支持基于PQ、WFQ或WRR的隊列調度，支持避免頭阻塞功能 支持SP/SDWRR等隊列調度機制 支持精細化的流量監管 支持流量整形、支持擁塞避免 支持優先級標記Mark/Remark 支持802.1p、TOS、DSCP、EXP優先級映射 支持VOQ
SDN/OPENFLOW	支持OPENFLOW標準 支持多表流水線 支持Group table 支持Meter 支持ICE
VxLAN	支持VxLAN 網關，支持VxLAN 二層交換，支持VxLAN 路由交換 支持IS-IS+ENDP的VxLAN分布式控制平面 支持MP-BGP+EVPN的VxLAN分布式控制平面 支持VxLAN over IPv6，支持IPv6 VxLAN over IPv4 支持VxLAN、BGP EVPN特性 在VXLAN網絡可作為Spine或Leaf節點 支持以EVPN作為控制面協議，以VxLAN作為數據平面封裝方式 支持通過EVPN協議實現VTEP自動發現、VxLAN隧道自動建立、VxLAN隧道和VNI自動關聯 支持基于VxLAN Overlay網絡的服務器IP地址等安全隔離，如支持不同vlan間或者相同vlan內的靈活隔離
特色功能	支持VDC 支持OTV 支持LISP
可靠性	獨立的交換矩陣設計，實現了控制和轉發的真正分離 關鍵部件和電源均支持冗余備份 各組件均支持熱插拔功能 支持各種配置數據在主備主控板上實時熱備份 支持NSR/GR for OSFP/BGP/IS-IS/RSVP等 支持端口聚合Port Channel 支持跨設備鏈路聚合vPC 支持BFD for VRRP/BGP/IS-IS/OSPF/靜態路由等，實現各協議的快速故障檢測機制 支持IP FRR、TE FRR 支持RDMA、RoCEv2、PFC、ECN等無損以太網特性 支持NVMe Over RoCE協議；
安全性	支持用戶分級管理和口令保護 支持SSHv2，為用戶登錄提供安全加密通道 支持可控IP地址的FTP登錄和口令機制 支持標準和擴展ACL，可以對報文進行過濾，防止網絡攻擊 支持防止ARP、未知組播報文、廣播報文、未知單播報文、本機網段路由掃描報文、TTL=1/0報文、協議報文等攻擊功能 支持MAC地址限制、IP＋MAC綁定功能 支持uRPF技術，防止基于源地址欺騙的網絡攻擊行為 支持802.1x、支持Radius/AAA 支持OSPF、RIPv2及BGP4報文的明文及MD5密文認證 支持安全網管SNMPv3、SSHv2 支持未知單播、未知組播、廣播報文抑制 支持主備數據備份機制 支持防DDos、ARP攻擊和ICMP攻擊功能
系統管理	支持Console/AUX Modem/Telnet/SSH2.0 命令行配置 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 支持SNMP V1/V2C/V3 支持RMON，支持1、2、3、9組 支持NTP同步 支持故障后報警和自恢復 支持系統工作日志，支持Syslog 支持sFlow、NetStream, 支持端口鏡像SPAN、ERSPAN 支持PTP精確時鐘同步（IEEE 1588v2） 支持緩存微突發狀態統計 支持VXLAN OAM，包括VXLAN tracert 支持Puppet，Ansible自動化配置 支持風扇模塊溫度、轉速等監測 支持電源模塊溫度等信息監測
